Okap o katalogowej wydajności 700 m³/h nie musi odprowadzać z kuchni 700 m³ powietrza na godzinę. Ten parametr zależy nie tylko od silnika, lecz także od tego, co znajduje się za króćcem wylotowym urządzenia. Kilka metrów zbyt wąskiego przewodu, dwa ostre kolana i ciasna kratka zewnętrzna potrafią zmienić mocny okap w urządzenie, które głośno pracuje, a parę znad garnków zbiera przeciętnie.
Największy błąd popełnia się zwykle jeszcze przed montażem: przewód jest projektowany pod zabudowę meblową, a nie pod przepływ powietrza. Później próbuje się ratować sytuację wyższym biegiem wentylatora. Efekt jest przewidywalny — więcej szumu, większe zużycie energii i niewspółmiernie mały wzrost rzeczywistego przepływu.
Długi przewód nie zabiera wydajności „na metry” — liczy się opór całej instalacji
Powietrze przepływające przez kanał napotyka opory liniowe, czyli tarcie o jego ścianki. Każdy dodatkowy metr przewodu zwiększa opór, ale nie istnieje uniwersalna zasada typu „1 metr rury zmniejsza wydajność okapu o 10%”. Taki przelicznik byłby błędny, ponieważ wynik zależy jednocześnie od średnicy kanału, jego powierzchni wewnętrznej, prędkości powietrza, kształtu instalacji oraz charakterystyki konkretnego wentylatora.
W praktyce różnica między przewodem Ø150 mm a Ø125 mm jest większa, niż sugerują same średnice. Pole przekroju wynosi w przybliżeniu:
-
Ø150 mm — 177 cm²,
-
Ø125 mm — 123 cm²,
-
Ø120 mm — 113 cm².
Zmiana z 150 na 125 mm oznacza więc zmniejszenie przekroju o około 31%. Przy tej samej ilości transportowanego powietrza jego prędkość musi wzrosnąć o około 44%. Redukcja z 150 do 120 mm zmniejsza przekrój o około 36%, a prędkość przepływu rośnie o około 56%.
Widać to dobrze przy przepływie 600 m³/h. W przewodzie Ø150 mm średnia prędkość powietrza wynosi około 9,4 m/s. Dla Ø125 mm będzie to już około 13,6 m/s, a dla Ø120 mm około 14,7 m/s. Tak wysokie prędkości oznaczają większe straty ciśnienia i mocniejszy szum przepływowy, szczególnie na zwężkach, kratkach i kolanach.
Dlatego przy okapie z króćcem 150 mm pierwszą decyzją powinno być pozostawienie tej średnicy możliwie długo, najlepiej aż do punktu wyrzutu. Redukowanie przewodu zaraz nad okapem tylko dlatego, że w szafce łatwiej zmieścić rurę 125 mm, jest jednym z najczęstszych błędów montażowych.
Liczy się także rodzaj kanału. Gładka rura sztywna stawia mniejszy opór niż długi, karbowany przewód elastyczny. Aluminiowy flex jest wygodny przy montażu, ale jego karbowana powierzchnia powoduje turbulencje. Szczególnie źle działa wtedy, gdy jest pozostawiony częściowo ściśnięty. Powstają kolejne fałdy, na których strumień powietrza traci energię, a instalacja zaczyna charakterystycznie szumieć.
W typowej kuchni lepiej więc mieć 4 m gładkiego kanału Ø150 mm niż 2–3 m mocno pofałdowanego przewodu o mniejszej średnicy. Sama długość nie mówi jeszcze wiele. Liczy się opór całej trasy.

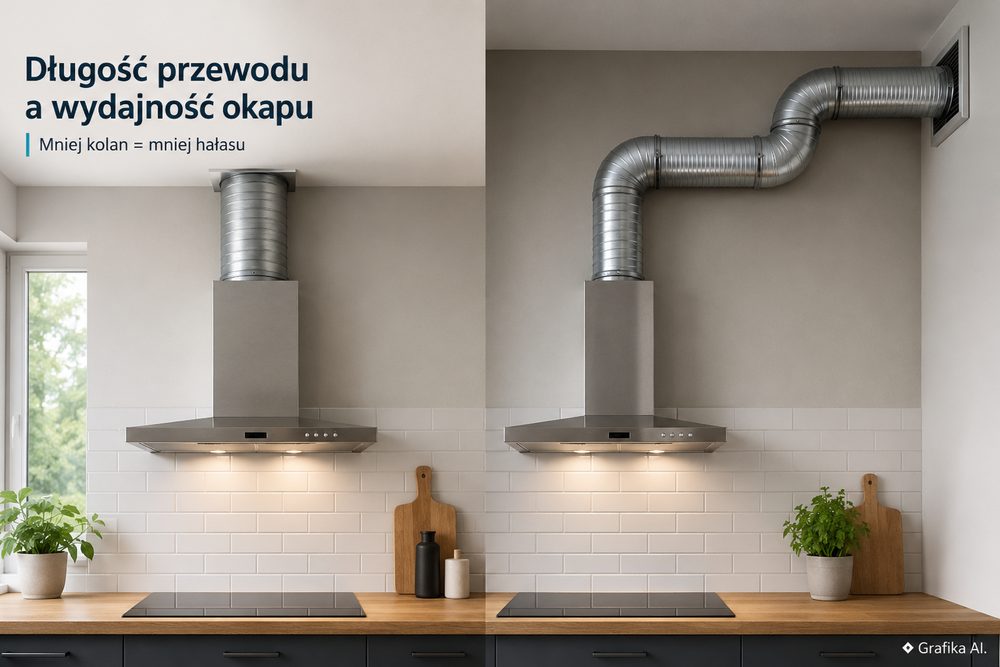

Jedno dobre kolano jest mniej groźne niż dwa ostre zakręty tuż za okapem
Zmiana kierunku przepływu generuje opór miejscowy. Powietrze nie skręca w kanale bez strat. Przy ostrym kolanie strumień odrywa się od ścianki, powstają zawirowania, rośnie spadek ciśnienia i pojawia się dodatkowy hałas.
Z punktu widzenia instalatora ogromne znaczenie ma nie tylko liczba kolan, lecz także ich geometria. Łuk o dużym promieniu jest zdecydowanie korzystniejszy od ciasnego kolana 90°. Dlatego dwóch instalacji z „dwoma kolanami” nie można automatycznie traktować jako równoważnych.
W instrukcjach technicznych spotyka się przeliczenie elementów instalacji na tzw. długość równoważną. W jednym z systemów stosowanych dla kanału około 150 mm typowe kolano 90° odpowiada orientacyjnie nawet około 3 m prostego przewodu, a kolano o bardziej niekorzystnej geometrii może mieć równoważnik jeszcze większy. Nie jest to uniwersalna wartość dla każdego okapu i każdej kształtki, ale dobrze pokazuje skalę problemu: czasem jedno źle wykonane kolano obciąża wentylator bardziej niż kilka metrów prostej rury.
Szczególnie niekorzystny układ wygląda tak:
-
krótki odcinek wychodzący z okapu,
-
natychmiastowe kolano 90°,
-
redukcja średnicy,
-
po 30–50 cm kolejne kolano 90°,
-
dalej przewód elastyczny,
-
na końcu gęsta kratka albo klapa zwrotna o małym prześwicie.
Na papierze trasa może mieć tylko 2 m. Hydraulicznie jest jednak znacznie trudniejsza dla wentylatora niż 4–5 m prostego, gładkiego kanału 150 mm.
Jeśli zabudowa wymaga zmiany kierunku, priorytety są proste. Najpierw trzeba zachować pełny przekrój przewodu, następnie zastosować łagodny łuk, a dopiero później walczyć o minimalne skrócenie trasy. Skrócenie kanału o 30 cm niewiele daje, jeżeli ceną jest zastąpienie szerokiego łuku ostrym kolanem.
Problemem bywają również kanały płaskie. Sam prostokątny kształt nie przekreśla instalacji, pod warunkiem że przekrój jest odpowiednio duży. Dla rury Ø150 mm pole przekroju wynosi około 177 cm². Kanał płaski powinien zapewniać porównywalną powierzchnię i nie mieć bardzo ciasnych załamań. W praktyce systemy około 220 × 90 mm są znacznie sensowniejszym partnerem dla króćca 150 mm niż niewielkie kanały stosowane pierwotnie do słabszej wentylacji.
Jest jeszcze jedna rzecz, która irytuje po montażu bardziej niż utrata kilku procent przepływu: rezonans zabudowy. Sztywny kanał oparty bezpośrednio o płytę meblową potrafi przenosić drgania wentylatora na całą szafkę. Wtedy użytkownik słyszy buczenie, którego nie było podczas krótkiego uruchomienia okapu przed zabudową. Kanał trzeba stabilnie zamocować, ale nie wciskać go naprężonego między elementy mebli.
Dlaczego źle wykonany kanał sprawia, że mocniejszy bieg jest przede wszystkim głośniejszy
Wentylator okapu pracuje przeciwko oporowi instalacji. Gdy opór rośnie, zmienia się punkt pracy wentylatora: rzeczywisty przepływ spada, mimo że silnik nadal obraca się z wysoką prędkością. Użytkownik wciska więc trzeci bieg albo funkcję „boost”, słyszy wyraźnie większy hałas, lecz para znad szerokiej patelni nadal ucieka na boki.
To właśnie dlatego danych katalogowych nie można czytać w oderwaniu od kanału. Na rynku bez problemu znajdziemy okapy deklarujące maksymalne przepływy rzędu 600–750 m³/h i poziomy hałasu w okolicach 60–65 dB(A) na wysokim biegu. Parametry te opisują urządzenie w określonych warunkach pomiarowych. Po zamontowaniu do źle zaprojektowanego przewodu stosunek przepływu do hałasu może być wyraźnie gorszy.
W praktyce źródła hałasu są trzy:
-
sam silnik i wirnik okapu,
-
przepływ powietrza przez filtry, przewód, kolana i kratki,
-
drgania przenoszone na meble, ścianę i kanał.
Pierwszego źródła po zakupie urządzenia praktycznie nie zmienimy. Drugie i trzecie w dużej mierze zależą od montażu.
Bardzo charakterystycznym objawem jest gwizd lub silny szum pojawiający się dopiero na wyższych biegach. Zanim uzna się okap za zbyt głośny, trzeba kolejno sprawdzić redukcję średnicy, przewód elastyczny, kolana, klapę zwrotną oraz kratkę wylotową. Czasem winny jest właśnie ostatni element. Ozdobna kratka z gęstymi lamelami może mieć znacznie mniejszy wolny przekrój niż podłączony do niej kanał.
Podobnie zachowuje się źle dobrana klapa zwrotna. Jeżeli skrzydła nie otwierają się do końca albo strumień trafia na nie pod niewłaściwym kątem, za klapą powstaje silna turbulencja. Słychać szelest, klekotanie albo niski pomruk. Wymiana takiego elementu bywa skuteczniejsza niż wymiana samego okapu na model o większej deklarowanej wydajności.
Przy projektowaniu instalacji dobrze przyjąć prostą hierarchię:
-
najpierw Ø150 mm lub średnica wskazana przez producenta okapu,
-
następnie możliwie gładki i prosty kanał,
-
potem ograniczenie liczby kolan,
-
jeśli zakręt jest konieczny — możliwie duży promień,
-
redukcję średnicy traktować jako ostateczność,
-
na końcu sprawdzić rzeczywisty wolny przekrój kratki i klapy.
Nie ma natomiast sensu wymieniać sprawnego okapu 650 m³/h na model 800 m³/h, jeżeli oba zostaną podłączone do tej samej ciasnej rury 100 lub 120 mm z kilkoma ostrymi zakrętami. Mocniejszy wentylator będzie próbował pokonać większy opór, ale znaczną część różnicy użytkownik odczuje jako hałas, nie jako proporcjonalnie większe zasysanie.
Jeżeli instalacja ma ponad kilka metrów, kilka zmian kierunku albo musi przechodzić przez ciasną zabudowę, dobrze rozrysować ją przed zamówieniem mebli, a nie dopiero podczas montażu okapu. Wtedy da się jeszcze przesunąć otwór, zmienić wysokość kanału albo zastosować szerszy kanał płaski zamiast tworzyć serię redukcji.
Więcej na ten temat na stronie: [ANCHOR].
FAQ: przewód wentylacyjny okapu w praktyce
Czy przewód 150 mm rzeczywiście jest lepszy od 125 mm?
Tak, jeżeli okap ma wylot 150 mm. Pole przekroju Ø150 mm to około 177 cm², a Ø125 mm około 123 cm². Przy identycznym przepływie powietrze w mniejszej rurze płynie około 44% szybciej, co zwiększa opory i szum.
Ile kolan może mieć przewód od okapu?
Nie ma jednej bezpiecznej liczby dla wszystkich urządzeń. Dwa łagodne łuki w kanale 150 mm mogą powodować mniejsze straty niż jedno bardzo ostre kolano połączone z redukcją średnicy. W praktyce każde niepotrzebne kolano należy usunąć, a trasę z trzema lub czterema zmianami kierunku trzeba już oceniać jako wymagającą.
Czy 5 metrów przewodu to za dużo?
Nie automatycznie. Pięć metrów gładkiego kanału o prawidłowej średnicy z jednym łagodnym łukiem może działać lepiej niż dwa metry wąskiego flexu z trzema ostrymi kolanami. Dopuszczalną trasę trzeba sprawdzić w instrukcji konkretnego modelu.
Czy elastyczna rura aluminiowa obniża wydajność?
Tak, zwłaszcza gdy jest długa i nierozciągnięta. Karbowana powierzchnia zwiększa turbulencje. Krótki odcinek użyty jako połączenie nie musi powodować problemu, ale wykonywanie całej kilkumetrowej trasy z pofałdowanego flexu jest rozwiązaniem gorszym od gładkiego kanału sztywnego.
Czy redukcja ze 150 na 120 mm mocno szkodzi?
Przekrój zmniejsza się z około 177 do 113 cm², czyli o około 36%. Przy tym samym przepływie prędkość powietrza rośnie o mniej więcej 56%. W praktyce oznacza to większy opór, większy szum oraz możliwość wyraźnego spadku rzeczywistej wydajności na wysokich biegach.
Czy można zastosować płaski kanał zamiast okrągłego?
Tak. Trzeba jednak zachować odpowiedni przekrój i unikać ostrych załamań. Przy króćcu Ø150 mm punktem odniesienia jest około 177 cm² powierzchni przekroju. Mały kanał płaski dobrany tylko dlatego, że mieści się nad szafkami, może stać się najwęższym miejscem całego układu.
Dlaczego okap jest głośny, mimo że kupiłem cichy model?
Najpierw należy odłączyć problem urządzenia od problemu instalacji. Jeżeli gwałtowny szum pojawia się dopiero na wysokich biegach, częstymi przyczynami są za mała średnica kanału, ostre kolano, pofałdowany flex, ciasna kratka albo niewłaściwie działająca klapa zwrotna. Buczenie może z kolei oznaczać przenoszenie drgań na meble.
Od czego zacząć poprawianie źle działającej instalacji?
Najpierw sprawdź najwęższy punkt między króćcem okapu a wyrzutnią. Jeżeli okap ma wyjście 150 mm, a 20 cm dalej znajduje się redukcja do 120 lub 125 mm, właśnie ją należy ocenić w pierwszej kolejności. Dopiero później licz metry przewodu i kolana. Usunięcie niepotrzebnego zwężenia zwykle daje większy efekt niż kosmetyczne skracanie prawidłowo wykonanego kanału.
